Parallel-Draft — 2 つの PDF 図面を比較し、変更箇所を色枠で示す
改訂図が届いたときの「前の版とどこが違うのか」。 2 枚を並べて目で追う作業を、Parallel-Draft が引き受けます。 旧図と新図の PDF を開くだけで、変更箇所を色枠で囲んで示します。 CAD ソフトも元データも要りません。図面はすべてお使いの PC の中だけで処理し、外部には送信しません。
こんなときに
- 改訂図が届いた。 どこが変わったのか、先方の変更履歴だけでは分からない
- 検図で変更箇所を拾う。 2 枚を見比べる作業で、小さな変更を見落としたくない
- 客先支給図と自社図を照合する。 元データはなく、手元にあるのは PDF だけ
- 変更箇所を記録として残す。 何が変わったのかを、色枠つきの PDF や一覧で第三者に渡したい
料金
アプリ本体は無料でダウンロードできます。下の「できること」に挙げた機能は追加料金なしで使えます。 「Pro でできること」に挙げた機能は、アプリ内アドオン「Parallel-Draft Pro」（買い切り・¥8,000）の購入が必要です。 インストールから 7 日間はお試しいただけますが、その後は購入が必要になります。
できること
- 2 つの PDF を開くと、縮尺と位置を自動で合わせて比較します
- 変更箇所を色枠で囲みます（追加＝緑、削除＝赤、変更＝橙）

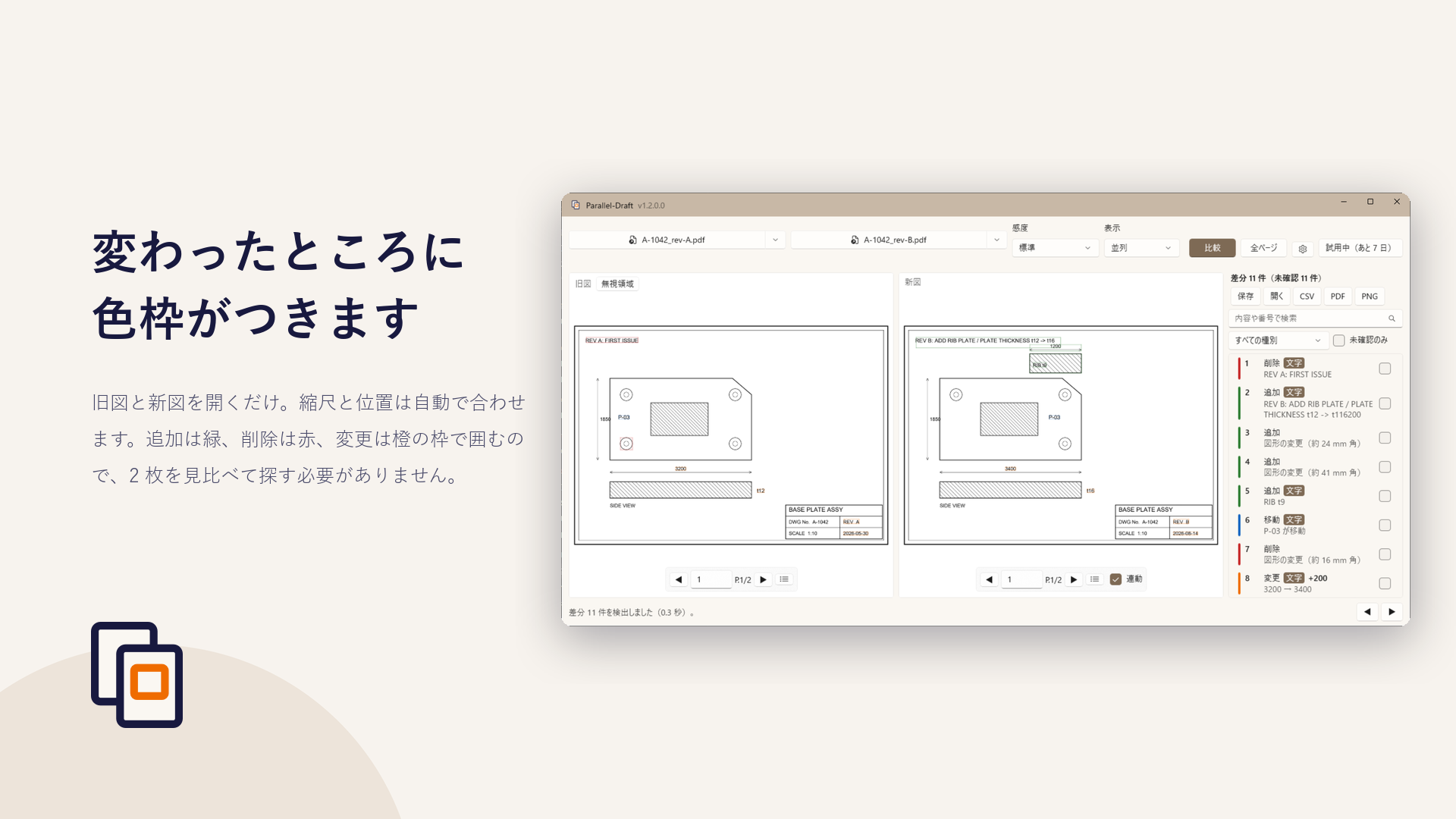

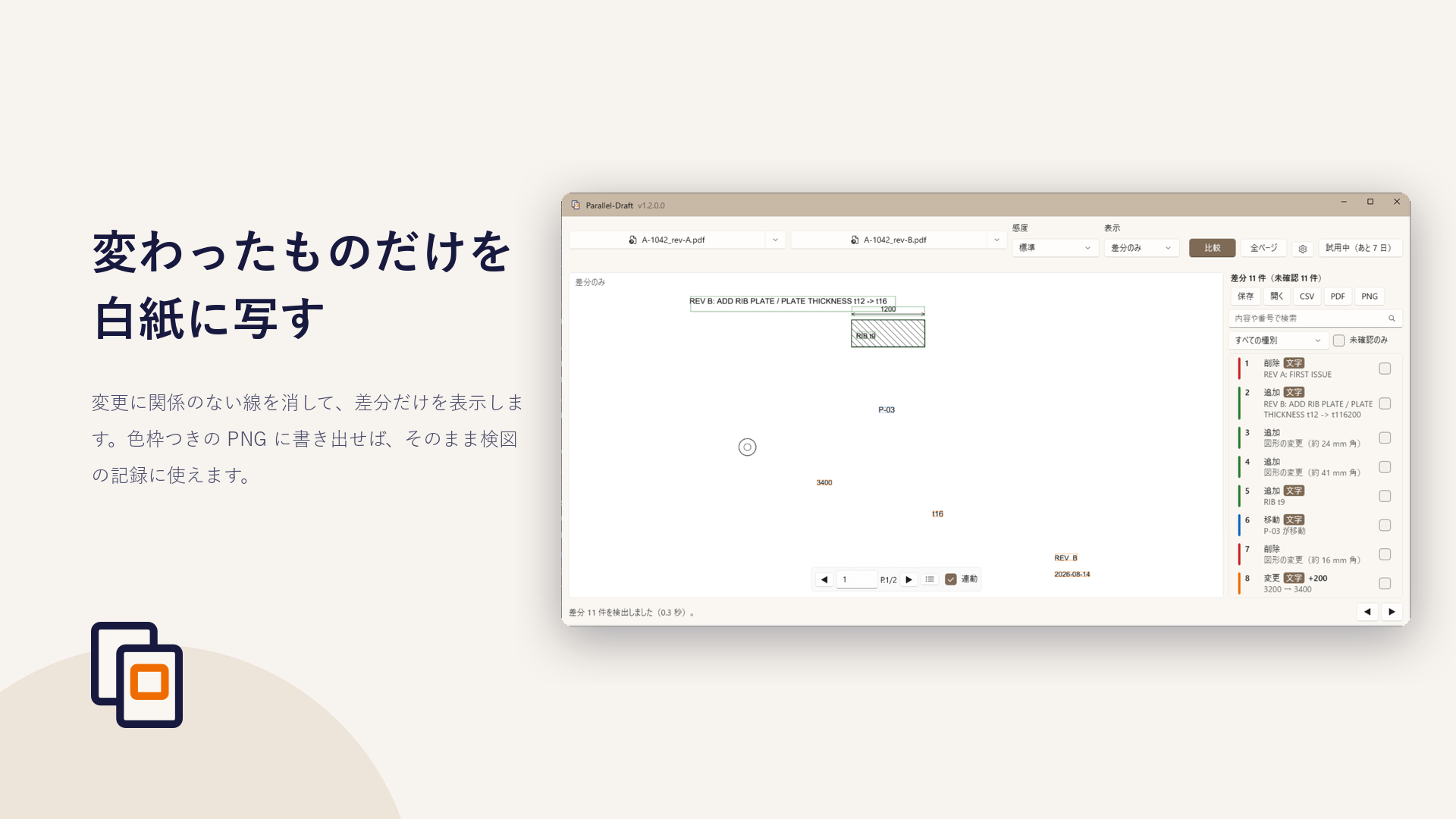

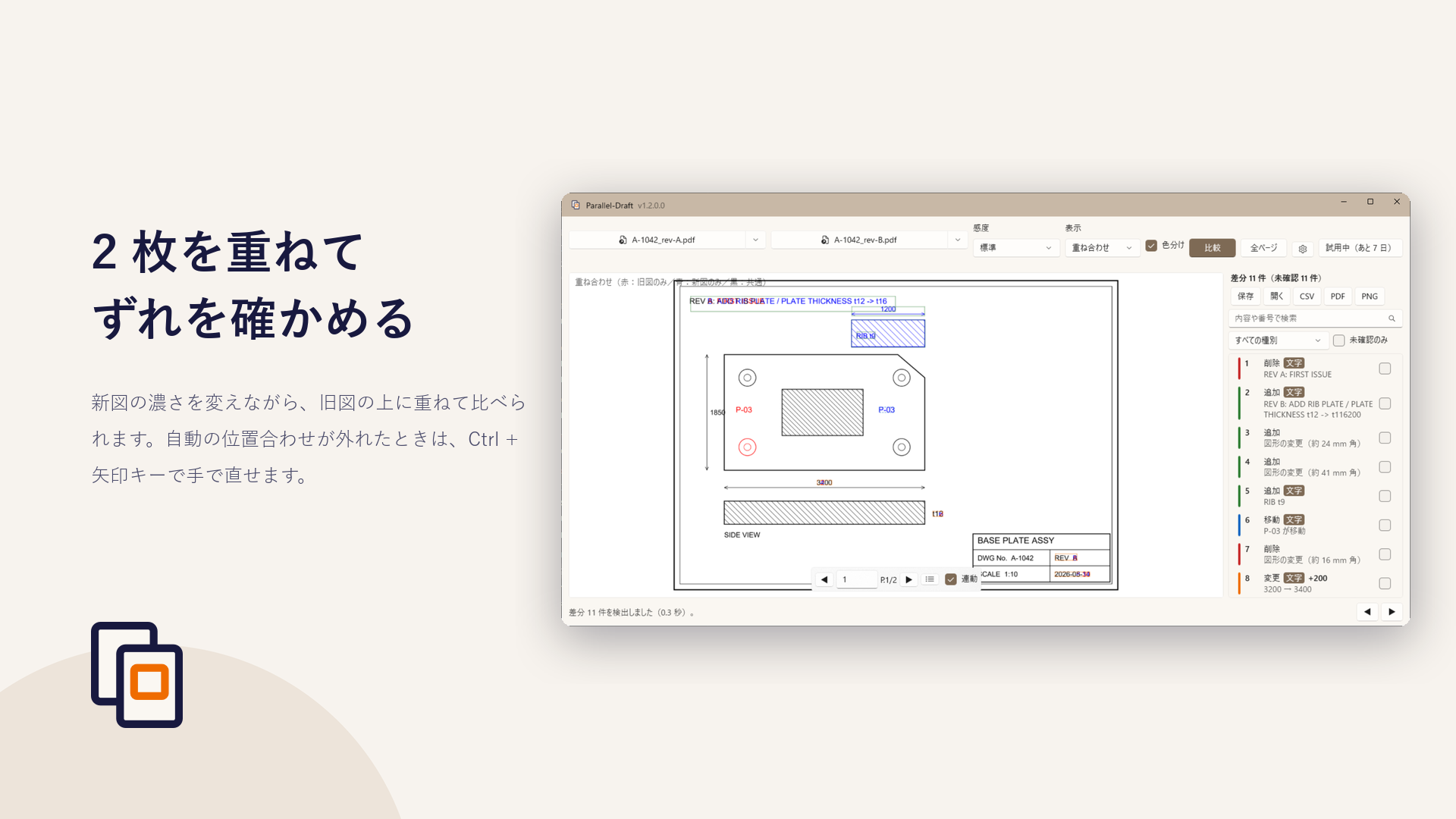

- 4 つの表示モード ― 並列・重ね合わせ・スワイプ・差分のみ
- ページ数が違う図面でも、任意のページ同士を選んで比較できます
- 比較の感度を 3 段階から選べます
- 色枠つきの PNG として書き出せます
- 自動の位置合わせがずれたときは、
Ctrl + 矢印キーで手で直せます - 色に頼らずに差分の種別を見分けられる表示（線種で区別）にも切り替えられます
- A0 / A1 の大判図面も、画面に見えている範囲だけを描くので待たされません
Pro でできること
インストールから 7 日間は、次の機能もお試しいただけます。
- 図面内の文字の差分 — 寸法値の変化を「3200 → 3400」のように数値で表示
- 差分の一覧 — クリックでその箇所へジャンプ。絞り込み・検索・確認済みの記録
- 差分一覧の CSV 書き出し
- 注釈付き PDF の書き出し（色枠・連番・まとめのページつき）
- 全ページの一括比較（ページの対応は図面番号から自動で付けます）
- 検図の記録（
.pdiff）の保存と、続きからの再開 - 表題欄などを比較から外す無視領域の指定
- 線の太さ・色だけの変更の検出
- 同じ形のまま動いた図形を移動として 1 件で表示
- スキャンした図面の傾き（数度まで）を自動で直して比較
- スキャンした図面の文字も読み取って（OCR）寸法値の変化を表示
7 日を過ぎると、上の機能は使えなくなります。続けてお使いになる場合は、 アプリ内から「Parallel-Draft Pro」（買い切り ¥8,000）をご購入ください。 購読ではないので、追加の費用や期限はありません。 同じ Microsoft アカウントであれば、別の PC で買い直す必要もありません。
保存済みの検図記録（.pdiff）は、7 日を過ぎたあとでも開いて中身を見られます。
検出できないもの
図面の比較は万能ではありません。次の変更は、既定の設定では検出できないか、 検出しづらいことがあらかじめ分かっています。
- 線の太さだけが変わった場合（変化が 2〜3 px 以下のとき）
- 色だけが変わった場合（比較は白黒に直してから行うため）
- 小さな文字の変更（画面上で 30 px 程度より小さい文字。実際の図面の寸法値が該当します） ※Pro の文字差分機能では検出できます
- 実線から破線への変更（破線の隙間が「削除」として出ます）
- ハッチングの密度の変更（範囲全体が差分として出やすくなります）
- PDF のレイヤ（表示・非表示）の違い
検図の最後の確認をこのアプリだけに委ねないでください。 変更箇所を見落としにくくするための道具として作っています。
図面は PC から出ません
読み込んだ図面も、比較の結果も、外部に送信しません。利用状況の収集（テレメトリ）も行いません。 ネットワークにつながるのは Microsoft Store のライセンス確認のときだけです。 クラッシュの記録はお使いの PC の中だけに残り、送信されません。
くわしくはプライバシーポリシーをご覧ください。
動作環境
- Windows 10 バージョン 1809（10.0.17763）以降
- 64 ビット（x64）。ARM64 の PC でも動作します
- PDF 形式の図面（スキャンした画像だけの図面の文字差分は Pro の OCR で読み取ります。Windows に日本語か英語の文字認識が入っている必要があります）
- 表示は日本語と英語。Windows の表示言語に合わせて切り替わります
よくある質問
無料で使えますか
アプリ本体は無料でダウンロードでき、2 つの PDF の比較・色枠表示・PNG 書き出しは追加料金なしで使えます。 文字差分・差分リスト・CSV と注釈付き PDF の書き出し・全ページ一括比較などは、アプリ内アドオン 「Parallel-Draft Pro」（買い切り・¥8,000）の購入が必要です。インストールから 7 日間はお試しいただけます。
CAD データ（DWG / DXF）は必要ですか
必要ありません。PDF だけで比較します。CAD ソフトも、元データへのアクセスも要りません。 客先から PDF で支給された図面同士でも比較できます。
スキャンした図面でも使えますか
図形の差分は検出できます。Pro では、画像だけの PDF の文字を Windows の文字認識（OCR）で読み取り、 寸法値の変化も数値で示します。読み取りはお使いの PC の中で行い、図面を外部に送りません。 読み違いがありうるので、OCR で読んだ差分には「OCR」の印が付きます。
図面が外部に送信されることはありませんか
ありません。読み込んだ図面も比較の結果も、お使いの PC の中だけで処理されます。 利用状況の収集（テレメトリ）も行いません。 ネットワークにつながるのは Microsoft Store のライセンス確認のときだけです。
ページ数や用紙サイズが違う図面でも比較できますか
できます。縮尺と位置は自動で合わせます。ページ数が違う場合は任意のページ同士を選んで比較でき、 Pro では図面番号でページを対応付けて全ページを一括比較できます。
購読ですか。別の PC でも使えますか
購読ではありません。Pro は買い切り（¥8,000）で、追加の費用も期限もありません。 同じ Microsoft アカウントであれば、別の PC で買い直す必要はありません。
ソースコードは公開されていますか
公開していません。GitHub のリポジトリには、 この案内とプライバシーポリシーだけを置いています。 不具合のご報告やご要望は Issues へお寄せください。
